DWR-933: Router 4G+ LTE-A portatile

Aperto da Pondera, 05 Giugno 2020, 17:21:37

Pondera

DWR-933
Router 4GPLUS LTE-Advanced Cat6 (300DL/50UL Mbps) portatile a batteria
WiFi-AC 1200 Mbps (300@2,4 + 867@5 GHz)

Versione Hardware: B1


DWR-933 B1 (Qualcomm MDM9640)
3000 mAh Li-ion battery


Particolarità
Fast Mobile Broadband for All Your Devices
Share your high-speed mobile broadband connection with multiple Wi-Fi devices such as smartphones, tablets, PCs, and more at blazing fast speeds.

Ease of Use
Create a wireless network with the touch of a button where needed. Wi-Fi Protected Setup (WPS) means no need to worry about passwords and SSIDs.

Go Anywhere
Small enough to fit in your pocket and long-lasting battery allows you to create a private Wi-Fi hotspot wherever you are.

Caratteristiche
Connectivity
• Download speeds of up to 300 Mbps with Cat 6 LTE-A
• Create a wireless hotspot to share your mobile broadband connection with up to 10 devices
• Uses a SIM card to connect to the Internet
• Dual-band Wi-Fi with combined speeds of up to 1,200 Mbps
• Can connect to a PC via USB to add Internet connectivity

Portability
• Up to 14 hours battery life, so you stay connected longer
• Small size lets you slip it into a purse or pocket and take it wherever you go

Security
• WPA/WPA2 Wi-Fi encryption
• Built-in firewall
• Wi-Fi Protected Setup (WPS) for one-touch connection with other devices

Panoramica
The 4G/LTE Cat 6 Wi-Fi Hotspot is a high-speed portable mobile Wi-Fi hotspot. It allows you to share a single mobile Internet connection with up to 10 Wi-Fi devices, over 2 dedicated Wi-Fi bands with combined speeds of up to 1,200 Mbps. The compact size and the long-lasting, rechargeable battery means you can create a private Wi-Fi hotspot wherever you are.

The DWR-933 supports Cat (Category) 6 LTE to give blazing-fast download speeds of up to 300 Mbps. It lets you take full advantage of your operator's 4G network while sharing your connection with others. Send large e-mails in a cafe while your friend streams their favourite shows, or share your connection at the airport so you and your colleagues can video conference with customers while waiting for your flight.

Specifiche
General
Frequency Support¹
• SKU 1 [ITALY]
- Category 6: FDD-LTE: Band 1/3/7/8/20, TDD-LTE: Band 38
- CA: 1A+3A, 1A+7A, 1A+8A, 1A+20A, 3A+3, A, 3C, 3A+7A, 3A+8A, 3A+20A, 3A+38A , 7A+7A, 7C, 7A+20A, 38C

• SKU 2
- Category 6: FDD-LTE: Band 1/3/7/8/28, TDD-LTE: Band 38
- CA: 1A+3A, 1A+7A, 1A+8A, 3A+3A, 3C, 3A+7A, 3A+8A, 3A+28A, 7A+7A, 7C, 7A+28A, 38C
• All SKUs
- UMTS/HSPA+/DC-HSPA+: 850/900/1900/2100 MHz
- GSM:850/900/1800/1900 MHz

Data Throughput²
• LTE Mode:
- Downlink: 300 Mbps
- Uplink: 50 Mbps
• WCDMA/HSPA/HSPA+/DC-HSPA Mode:
- Downlink: 42 Mbps
- Uplink: 5.76 Mbps

Wi-Fi Standards
• 802.11ac
• 802.11n
• 802.11g
• 802.11b

Wi-Fi Data Rates²
• Up to 867 Mbps in 802.11ac (2x2) mode
• Up to 300 Mbps in 802.11n (2x2) mode
• Up to 54 Mbps in 802.11g mode
• Up to 11 Mbps in 802.11b mode

Wi-Fi Encryption
• WPA/WPA2
• 64/128-bit WEP
• WPS Push-Button Connection

Advanced Functions
• Built-in firewall
• Built-in NAT
• Port range forwarding
• DMZ
• UPnP

Physical
Interfaces
• 802.11ac/n/g/b wireless LAN
• Standard 6 pin micro-SIM/USIM card interface
• Micro-USB port for charging and virtual network port
• microSD card slot (up to 64 GB)

Display
• 0.96 inch OLED display, 128 x 64 pixels

Display Information
• Network type
• Signal strength
• Roaming status
• SMS & SMS status
• Internet connection status
• Carrier
• Battery status
• Wi-Fi & security status
• Wi-Fi clients

Power
• DC 5 V / 1 A
• 3000 mAh Li-ion battery

Dimensions
• 98 x 71 x 18.8 mm

Weight
• 120 g

Operating Temperature
• 0 to 40 ˚C (32 to 104 ˚F)

Storage Temperature
• -20 to 70 ˚C (-4 to 158 ˚F)

Operating Humidity
• 10% to 90% (non-condensing)

Certifications
• BSMI
• RoHS

¹ Supported frequency band is dependent upon regional hardware version.
² Data rates are theoretical. Data transfer rate depends on network capacity and signal strength.

D-Link European Headquarters B1 Datasheet updated January 2020 + versione italiana

Documentazione
H/W Ver.: B1
Scheda tecnica
Guida installazione
Manuale utente

Firmware
H/W Ver.: B1
DWR-933 B1 1.13 EU 20230518 | Nota edizione
DWR-933 B1 1.12 EU build 02 20230426 con nota edizione cumulativa & istruzioni installazione
DWR-933 B1 1.11 EU 20210510 con nota edizione
DWR-933 B1 1.08 EU 20201102 con nota edizione & versione 1.06 EU 20200825 intermedia | Istruzioni installazione
DWR-933 B1 1.05 EU 20200703 con nota edizione
DWR-933 B1 1.04 EU 20200629 con nota edizione
DWR-933 B1 1.03 EU 20200306 con nota edizione
DWR-933 B1 1.02 EU 20191011 con nota edizione (e con strumento di aggiornamento SOLO per PC Win)

Indicazioni utili per l'aggiornamento
Utilizzare preferibilmente un PC + Windows 11, 10, 8.1, 8, 7
Svuotare la cache del browser
Collegare il DWR-933 B1 al PC Windows ESCLUSIVAMENTE via cavo USB
PRIMA dell'aggiornamento ed anche DOPO occorre effettuare un RESET


Altre indicazioni utili:
Durata e ulteriori dettagli
Aggiornamento (upgrade) & retrocessione (downgrade)
Report on an upgrade experience in English by filo111

Supporto internazionale D-Link
Pagina prodotto: Italia | Polonia
Repositorio scaricamenti: Germania | Polonia, PL-TELCO_CP-Plus
Supporto tecnico: TW TSD

Pondera

#1

Approfondimenti
Info & immagini
AceTel

List of Qualcomm Snapdragon modems - Wikipedia En

FCC ID

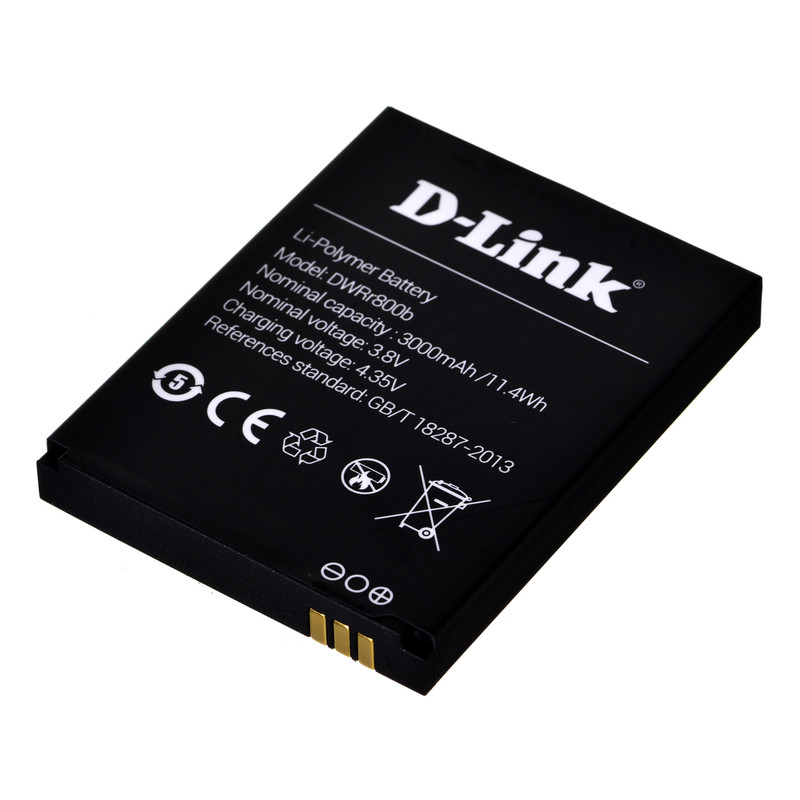

CitazioneD-Link DWR-933 B1

Li-Polymer Battery
Model: DWRr800b
Nominal capacity: 3000mAh/11.4Wh
Nominal voltage: 3.8V
Charging voltage: 4.35V
References standard: GB/T 18287-2013

Vendor: Youxun Technology Co., Ltd.
Date: 2018-10-11

Polarity (frontal logo)
(-) ( ) (+)

[1]

[2]

[3]



Video
Cerca con: Google, Bing, Qwant

Pondera

#2
Disponibilità su Amazon IT a partire dal 13 giugno 2020 al collegamento diretto nel 1° messaggio di questa discussione.



AGGIORNAMENTO 20200610:
Disponibilità immediata al collegamento diretto nel 1° messaggio di questa discussione.

Pondera

#3
Pubblicato firmware DWR-933 B1 1.03 EU 20200306.

Versione interna:
DLKE0_R800E_00_A34_A00_V1.0.0.8_200306_Release(01.03.EU).dfw
DWR-933 B1 LTE Mobile Router
Release Notes

Version: 01.03.EU
HW version: B1

Date: 2020/3/11
Author: Akira Yu

1. Fix
- OnSec-TC-03003001(SSL/TLS Weak Cipher Algorithm)

Pondera

Sul sito IT e su tutto il sistema dei siti EU c'è un po' di confusione: nella sezione Supporto è presente la revisione hardware A1 del DWR-933 ed è disponibile solo la scheda tecnica da scaricare anche se poi è quella della B1.

La revisione hardware A1 del DWR-933 è uscita nel 2016 a Taiwan[1] quindi non ce ne occuperemo in questa discussione. Il materiale di questo messaggio serve solo a marcare le differenze fra i due prodotti perché, nonostante siano revisioni hardware dello stesso modello, si tratta a tutti gli effetti di due dispositivi completamente differenti.



Datasheet
Installation Guide
User Manual

Pare che il DWR-933 A1 abbia la stessa batteria A130/ICP595063P di quest'altro dispositivo...


[2]

m4ss1

Pubblicato nel primo messaggio il nuovo firmware DWR-933 B1 1.04 EU 20200507.

Note di rilascio:
Major Enhancement:
Enhanced clients connectivity to 32.

Pondera

Pubblicato firmware DWR-933 B1 1.04 EU 20200629.

N.B. Sostituisce nel 1° messaggio il precedente DWR-933 B1 1.04 EU 20200507 con relativa nota edizione differente.

DWR-933 Rev.B Firmware Release Notes


Firmware: 1.04EU
Hardware: Rev.B
Release Date: 20200629

Problems Resolved:
1. Fixed device reboots when SIM-card from German Telekom with PIN.

Enhancements:

----------

Carciofone

Pubblicato nel primo post il nuovo firmware DWR-933 B1 1.05 EU 20200703.

Note di rilascio:

Release 01.05.EU
Major Enhancement:
Enhanced clients connectivity to 32.

Following update:
Fix reboot issue found on Germany

Carciofone

#8
In arrivo per la prossima settimana il nuovo firmware EU con patch di sicurezza per quest'unità.

Carciofone

Attenzione: Pubblicato nel primo post il nuovo firmware DWR-933 B1 1.08 EU 20201105.

Note di rilascio:

Release 01.08.EU

Following update:
Fix BINWALK issue

Istruzioni di installazione
1) scaricare ed installare il firmware 1.06EU_middle attendendo il completamento della procedura ed il doppio riavvio del router per un tempo di circa 6-10 minuti
2) scaricare ed installare il firmware 1.08EU attendendo il completamento della procedura ed il riavvio del router per un tempo di circa 6-10 minuti
3) dopo il riavvio del router se compare il messaggio di errore Rete non disponibile effettuare un reset del router.

Fortoc

#10
Ciao a tutti, cortesemente qualcuno potrebbe indicarmi dove potrei trovare una batteria di ricambio (anche se non originale) per il mio router indicato in oggetto? L'importante è che abbia le identiche dimensioni (ma anche stesse caratteristiche:
La batteria è il modello DWRr800b da
3000mAh/11.4Wh
Nominal voltage: 3.8V
Charging voltage: 4.35V
References standard: GB/T 18287-2013

Un grazie anticipato a che potesse aiutarmi!!

Fortoc

Ciao a tutti, qualcuno cortesemente potrebbe indicarmi dove posso trovare una batteria per il mio router, DWR-933 di cui stiamo parlando?
Grazie

Pondera

#12
Citazione di: Fortocla batteria del mio router dura davvero poco, ed ho visto che il router non funziona con il cavo direttamente inserito senza batteria. A questo punto potrei acquistare un altra batteria, ma sinceramente non so quale sia quella compatibile.

@Fortoc
Ciao e benvenuto sul nostro forum! :D
Abbiamo inserito nella discussione principale dedicata al dispositivo tutte le tue richieste per una migliore gestione delle informazioni nel caso altri ne abbiano bisogno.

Stiamo indagando...



Aggiornato il 2° messaggio con altre immagini più dettagliate della batteria con i contatti e la polarità.

m4ss1

Citazione di: Pondera il 14 Agosto 2021, 14:19:33Aggiornato il 2° messaggio con altre immagini più dettagliate della batteria con i contatti e la polarità.

Potrebbe essere utile anche il P/N della batteria: 6BT-R800B-2901

Pondera

#14
La classe di prodotti portatili a batteria della serie DWR purtroppo sono fatti apposta per NON funzionare SENZA batteria, altrimenti non sarebbero "portatili"; fino al modello DWR-830 erano pure definiti come router (instradatore) poi a partire dal DWR-932 sono stati riclassificati come hotspot (punto attivo), cioé "qualcosa di meno" tanto che sono stati limitati nel numero di dispositivi massimi collegabili contemporaneamente. Non per niente ci sono anche i dispositivi DWR di tipo desktop (da scrivania) che funzionano con alimentatore esterno in dotazione.

Di solito il ciclo di vita della batteria al litio originale in dotazione coincide col periodo di garanzia di 2 anni ed il marchio non fornisce parti sciolte facenti parte dei dispositivi.

Ma una batteria supplementare può sempre servire, sia che quella originale sia funzionante ma soprattutto in caso quella originale abbia terminato il proprio ciclo di vita. Da notare che utilizzare una batteria non originale compatibile potrebbe invalidare la garanzia...

Detto questo se scegliamo come chiave di ricerca lo standard di riferimento: GB/T 18287-2013 esce fuori l'impossibile. Tra i marchi noti c'è ZTE probabile costruttore originale del dispositivo visto che ha costruito anche i modelli precedenti.

Per la coincidenza dei dati sulla batteria possiamo focalizzare l'attenzione sul modello del 2015 Valencia2 Y100 Plus del marchio cinese con sede spagnola Doogee.

Più o meno con i contatti forse potremmo esserci, ma con l'altezza della batteria Doogee mi sa che non ci siamo e forse nemmeno con le altre dimensioni che purtroppo non si riescono a trovare in Rete.
Negli indirizzi c'è pure un annuncio, magari si potrebbe chiedere al venditore se pubblica qualche immagine con un metro affiancato per capire le dimensioni reali...



Indirizzi di approfondimento:
www.doogee.cc
www.doogeeitalia.com
www.doogeemobile.com/doogee-y100-plus.html
www.devicespecifications.com/it/model/3bd736e3
fr.wikipedia.org/wiki/Doogee
www.subito.it/telefonia/batteria-battery-doogee-gb-t-18287-2013-nuova-trapani-347668526.htm

m4ss1

CitazionePiù o meno con i contatti forse potremmo esserci, ma con l'altezza della batteria Doogee mi sa che non ci siamo e forse nemmeno con le altre dimensioni che purtroppo non si riescono a trovare in Rete.

Confermo, la batteria del Valencia2 Y100 Plus non è compatibile e le misure sono 83,67 x 61,90 x 3,85 :(

Pondera

#16
@m4ss1
Premesso che in questo modo si perde la garanzia...
Giusto per spirito di documentazione... Ma una situazione del genere sarebbe possibile per il DWR-933? O ci sarebbe bisogno di qualche circuito di protezione ulteriore?

Citazione di: Pondera il 09 Ottobre 2016, 17:05:48Fonte MINWT






m4ss1

Citazione di: Pondera il 29 Agosto 2021, 10:50:41Ma una situazione del genere sarebbe possibile per il DWR-933?
No 😕
In questo caso il DWR-933 si accende ma dopo aver completato l'avvio si spegne da solo perché non rileva lo stato della batteria (contatto centrale della batteria).

Carciofone

Pubblicato nel primo post il nuovo firmware DWR-933 B1 1.11 EU 20210510.

Note di rilascio:

About this release (01.11.EU)
Release 01.11.EU the following update

1. Fix block box issue
2. Fix FOTA issue (only happen on 01.10.EU)

whoiswho

Ciao, mi risulta impossibile aggiornare il firmware (01.11.EU). Allego immagine  https://ibb.co/LZbLJ5d
