DAP-1350: Router/Access Point Tascabile Wireless N 300

Pondera

D-Link DAP-1350
instradatore/punto d'accesso tascabile senza fili 802.11n 300 Mbps

DAP-1350 A1 (Ralink RT3052F)

Caratteristiche principali (traduzione da ~~D-Link IT~~)
• Tre prodotti in uno: Router, Access Point, Client Wireless
• Wireless N: velocità wireless fino a 300 Mbps
• Tecnologia SharePort per condividere stampanti o dispositivi di memorizzazione USB
• Dimensioni tascabili, disegno elegante
• Semplice da impostare con D-Link Click ‘n Connect [Assistente alla configurazione Clicca & Connetti]
• Astuccio da viaggio e cavi inclusi

Descrizione (traduzione da ~~D-Link IT~~)
Il Router da viaggio Wireless N D-Link DAP-1350 permette agli utilizzatori di accedere dappertutto ad Internet e di connettervi anche più di un computer alla volta. La tecnologia D-Link SharePort™ inoltre permette agli utenti di condividere stampanti o dispositivi di memorizzazione USB alla propria rete. Il DAP-1350 può essere combinato con un adattatore USB 3G D-Link per creare un punto di accesso Internet completamente mobile.

Un dispositivo, tre funzioni wireless
Il Router da viaggio Wireless N D-Link DAP-1350 si caratterizza per la funzionalità multi-modo, così che può essere usato come router per creare una rete Wi-Fi 11n o semplicemente essere usato come un Access Point per aggiungere il Wi-Fi ad una rete cablata esistente per fornire una connessione wireless dovunque ci si trovi. Il DAP-1350 funziona anche come client wireless per permettere di connettere facilmente un dispositivo pronto-Ethernet (come un PC da scrivania o una console giochi) ad una rete Wi-Fi per flessibilità incrementata e comodità aggiunta per tutte le esigenze di rete wireless.

Il router wireless che viaggia
Compatto e leggero, il DAP-1350 è abbastanza piccolo da poter essere portato in viaggio ed è semplice da configurare per creare una potente rete Wi-Fi 11n. Facilita la condivisione della connessione Internet o semplicemente la connessione ad una rete cablata esistente in una conferenza o stanza d'albergo o dove sia necessaria una rete Wi-Fi. Equipaggiato con un astuccio da viaggio, il DAP-1350 è un compagno perfetto per affari e viaggi personali.

Disco rigido, condivisione stampante multifunzione, connessione Internet mobile 3G
Con l'utilità USB di rete SharePort™ si può connettere un disco rigido esterno o una stampante multifunzione alla porta USB del router per condividere spazio su disco, funzioni di stampa e scansione fra i membri della famiglia o un gruppo di utenti. Questa porta USB supporta anche la gamma D-Link di adattatori 3G, in questo modo si può connettere il router al servizio mobile 3G per fornire l'accesso Internet ad un gruppo in viaggio.

Sicurezza wireless avanzata
Il DAP-1350 supporta le ultime caratteristiche di sicurezza che aiutano a prevenire accessi non autorizzati da rete wireless o Internet. Il supporto alla crittografia WPA™ e WPA2™ assicura il mantenimento del traffico di rete sicuro e protetto.

Specifiche (traduzione da ~~D-Link IT~~)
Standard
• IEEE 802.11b
• IEEE 802.11g
• IEEE 802.11n 2.4GHz
• IEEE 802.3u
Interfacce
• Commutatore di selezione modalità (Router / Access Point / Client)
• Porta WAN/LAN 10/100
• Porta USB per adattatori USB 3G¹ e SharePort™²
• Pulsante WPS
• Pulsante Reset
Frequenze di funzionamento
• da 2.4 a 2.4835 GHz
Canali di funzionamento
• FCC: 11
• ETSI: 13
Modalità di funzionamento
• Modo Router
• Modo Access Point
• Modo Client
Tipo di antenna
• 2 antenne integrate
Sicurezza
• WEP 64/128-bit
• Wi-Fi Protected Access [Accesso protetto senza fili] (WPA-PSK, WPA2-PSK)®
• Wi-Fi Protected Setup™ [Configurazione protetta senza fili] (WPS PIN/PBC)
• Filtro indirizzi MAC
• Funzione di disattivazione trasmissione SSID
LED
• Power [Alimentazione]
• LAN [Collegamento Ethernet]
• WLAN [Collegamento senza fili]
Certificazioni
• FCC Classe B
• CE
• C-Tick
• Wi-Fi®, WPS/Wi-Fi Protected Setup
• IC
Quality of Service [Qualità di servizio]
• Wi-Fi Multimedia (WMM)
Dimensioni
• 91mm x 65mm x 21,6mm
Peso
• 64 grammi

¹ Compatibile solo con adattatori USB 3G D-Link: DWM-152 (H/W: A1 e A3) e DWM-156 (H/W: A1 e A3) [fonte ~~D-Link SG~~].
² SharePort™ USB supportato solo in modalità Router.

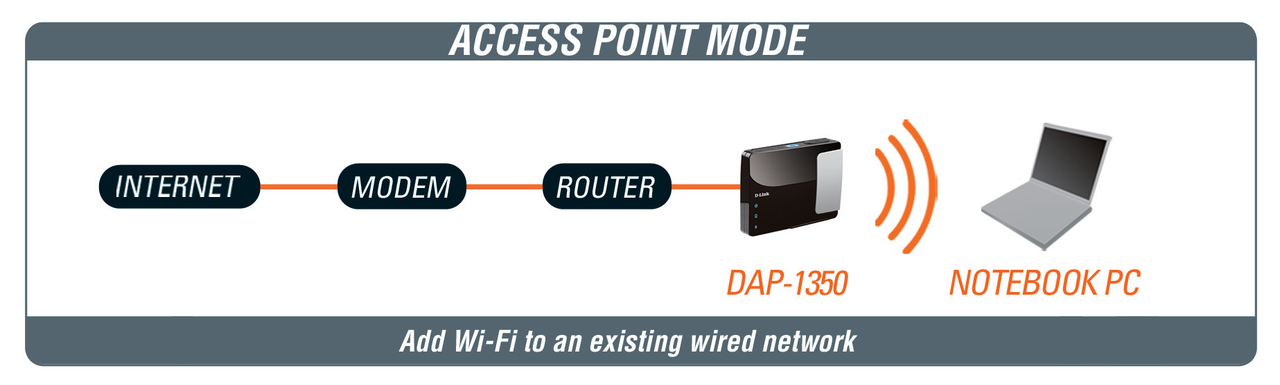

Modalità di funzionamento (fonte Scheda tecnica)

Documentazione
Scheda tecnica: WW/EU, US
Guida installazione
Manuale utente
Mini guide essenziali di configurazione
~~Compatibilità firmware e DWM-152/6 D-Link TW (cinese)~~

Domande frequenti (Frequently Asked Questions - FAQ)
D-Link Blog CC

Emulatore

H/W:A1 F/W:1.10NA 2010-02-26

Software
D-Link SharePort: Windows v1.26, Manual 3.00 | MacOS v1.20, Manual 2.00
D-Link SharePort Software Utility
D-Link Apps

Firmware (Mai aggiornare via wireless ma sempre via cavo!!!)
EU (solo Europa)
DAP-1350 A1 1.14EU_b01 20120529 | Nota edizione
DAP-1350 A1 1.13EU_b01 20120119 | Nota edizione
DAP-1350 A1 1.12EU_b07 20110817 | Nota edizione
DAP-1350 A1 1.11EU_b07 20101001 | Nota edizione

Istruzioni per l'aggiornamento
• Passare in modalità AP
• Reimpostare (reset) i parametri di configurazione preselezionati (default) nel firmware corrente del dispositivo tramite l'apposito tasto
• Disabilitare eventuali firewall/antivirus
• Collegare il dispositivo via cavo LAN Ethernet con connettore RJ45 alla scheda di rete del PC
• Assegnare manualmente un IP fisso (assolutamente NO DHCP!) nelle impostazioni della scheda di rete
• Si consiglia di utilizzare Internet Explorer
• Nella configurazione via browser MANTEINANCE>Firmware Update scegliere il firmware scompattato e avviare l'aggiornamento
• Quando l'aggiornamento è completato reimpostare (reset) i parametri di configurazione preselezionati (default) nel nuovo firmware del dispositivo tramite l'apposito tasto

[NOZIONI DI BASE] Collegare il modem router al PC con cavo Ethernet

[NOZIONI DI BASE] Impostare un indirizzo IP statico

Supporto internazionale D-Link
Pagina prodotto: Italia, Mongolia
Sito FTP: Europa, Germania, Russia, Singapore, USA Legacy
Supporto Tecnico: TW TSD, Canada, Taiwan, Singapore

Pondera

Approfondimenti
WikiDevi: rev A1, rev B1
TechInfoDepot: rev A1, rev B1

Documentazione multimediale
Immagini
FCC: rev A1, rev B1
FCC ID: rev A1, rev B1
SetupRouter
PCRookie
123Ink

http://www.dlinktw.com.tw/temp/u2img/20100414/Clipboard03.jpg

Video
Cerca con Google

Firmware alternativi
OpenWrt
Repositorio
Tavola dispositivo supportato dalla versione 12.09 20171210
Cerca "dap-1350": OpenWrt Forum; con Google: Old OpenWrt Forum

Elenco di TUTTI gli altri firmware D-Link disponibili
Non ?? possibile effettuare un aggiornamento transzona, a meno che non si renda identico il codice di zona nell'intestazione del firmware di destinazione!

WW (mondiale)
DAP-1350 A1 1.14WW_b01 20120529 | Nota edizione
DAP-1350 A1 1.13WW_b01 20120119 | Nota edizione
DAP-1350 A1 1.12WWBeta_b04 20110819 | Nota edizione
DAP-1350 A1 1.12WWBeta_b02 20110610
DAP-1350 A1 1.12WW_b01 20110215 | Nota edizione
DAP-1350 A1 1.11WW_b12 20101207 | Nota edizione
DAP-1350 A1 1.10WW_b02 20100316 | Nota edizione
DAP-1350 A1 1.00WW_b09 20100118 | Nota edizione

NA (solo Nord America)
DAP-1350 A1 1.14NA_b01 20120529 | Nota edizione
DAP-1350 A1 1.13NA_b01 20120119 | Nota edizione
DAP-1350 A1 1.11NA_b19 20101016 | Nota edizione
DAP-1350 A1 1.10NA_b02 20100226 | Nota edizione
DAP-1350 A1 1.00NA_b24 20100114 | Nota edizione

Pondera

Rilevata velocità di trasmissione pari a 54Mbps (invece di 300Mbps!) in modalità AP sotto WinXP_SP3 con DWA-140 B2 e DWA-160 A2 con WPA2 attivata.
Impossibilità di connessione in WPA2 con RTL8187.

Pondera

Pondera
Rilevata velocità di trasmissione pari a 54Mbps (invece di 300Mbps!) in modalità AP sotto WinXP_SP3 con DWA-140 B2 e DWA-160 A2 con WPA2 attivata.

L'opzione Cipher Type in WIRELESS SETUP NON deve essere impostata su TKIP and AES!
L'opzione Wireless Mode deve stare impostata su Mixed 802.11n, 802.11g and 802.11b!

Pondera
Impossibilità di connessione in WPA2 con RTL8187.

Col chipset RTL8187 l'opzione Cipher Type in WIRELESS SETUP deve essere impostata SOLO su AES!

E tuttavia con queste accortezze la portata del segnale oscilla in continuazione...

Pondera

Ultimo firmware pubblicato nel primo messaggio di questa discussione:

DAP-1350 Firmware Release Note

Firmware: v1.12 (build b07) EU
Hardware: A1
Date: 17, Aug, 2011

Firmware Version: ver1.12EUb07
Firmware Date: Wed, 17 Aug 2011
KERNEL: 2.6.21, Build: 0079, Date: Thu, 7, Jul, 2011
Application: 2.0, Build: 0994, Date: Tue, 12, Jul, 2011
WLAN Version: 2.3.0.0, Build: 0043, Date: Wed, 29 Jun, 2011
Checksum: 0x07F3E29E

Problems Resolved:
1. Fixed when DUT set the cipher type to TKIP and AES, the 802.11n speed would be limited in 54Mbps.
2. Fixed unable to add bookmark on IE9.
3. Fixed DWM-152/156 A1 and A3 reboot and reconnect issue.
4. Fixed after doing WPS PBC in unconfigured mode, the Pre-Shared Key will be set to 64 Hex characters.

Enhancements:
1. Support D-LINK Consumer AP WPS-PBC implementation Specification v1.00
2. Support D-Link Consumer AP Setup Wizard Specification v1.03
3. Support D-LINK Consumer AP Web UI Specification v1.05
4. Support IPv6 spec v1.14R for router mode, without Auto detection.
5. Support IPv6 UI spec v1.02 for AP mode.
6. Support manual disconnect in router mode.

Miglioramenti riguardo il problema della velocità di trasmissione, come specificato nella nota di edizione.
Resta una certa incompatibilità col chipset RTL8187 ed anche con il Ralink RT7x (DWA-111 A1), entrambi in standard Wireless G 54.

Pondera

Pubblicata nel primi messaggi di questa discussione la versione firmware v1.13 (build 01) 20120119 EU NA WW.

DAP-1350 Firmware Release Notee Release Note

Firmware: v1.13 (EU)
Hardware: A1
Date: 19, Jan, 2012


Problems Resolved:
1. NA
Enhancements:
1. Enhance WPS-PIN security concern

Pondera

Pubblicata in testa a questa discussione la versione firmware 1.14 build 01 con data 20120529 EU NA WW.

DAP-1350 Firmware Release Note

Firmware: v1.14 (EU)
Hardware: A1
Date: 29, May, 2012


Problems Resolved:
1. Fix TSD0010382 and TSD0011014: Disable WPS-PIN Method issue.
2. Fix firmware upgrade issue when AP mode switches to Router mode.


Enhancements:
1. N/A

luca82

Buongiorno a tutti,

ho acquistato recentemente un mini router, il DAP1350, e l'ho abbinato all'acquisto di un DWM156.

ho configurato il DAP1350 per quelle poche cose che riguardano le password, la rete wifi etc e ho scelto nel menù specifico che la porta usb facesse da 3G.

inserisco la sim senza pin nella pennina e collego la pennina al modem.

vado nel menù impostazioni e nel wizard non trovo le configurazioni automatiche italiane cosi, smanettando un pò qui e li, vedo che devo inserire semplicemente APN e numero di telefono (è TIM quindi ibox.tim.it e *99# MTU 1500 nome utente e password vuoti).

salvo il tutto e provo a connettermi, vedo la barra che indica la ricezione ma se clicco su connetti non mi fa connettere..

i miei dubbi iniziano dal pensare che se non sotto copertura 3G, il modem non si connette, possibile?
per il resto, qualcuno ha qualche indicazione più specifica? non sembra difficile la configurazione.. eppure... non mi riesce..

Pondera

Il DAP-1350 è compatibile con la DWM-156 a partire dalla versione firmware 1.12 build 01 quindi aggiorna all'ultima versione consigliata nel 1° messaggio di questa discussione.

luca82

ok.. sono riuscito ad entrare nella pagina, configurare il servizio internet (uso TIM quindi mettendo ibox.tim.it come apn e *99# come numero di telefono) e visualizzare la barra del segnale nel menù status..
il problema però persiste.. continuo ad avere il pulsante connect grigio da poter schiacciare, lo schiaccio e dopo 5 minuti torna da poter schiacciare.. senza iniziare la connessione...
il sw è il 1.14 mentre la chiavetta è Ver. A3 Fw 3.03EU
idee?

Pondera

Rimetti la 1.14 EU.
Usa Explorer e svuota la cache.

Che sistema operativo? Via cavo o wireless? Come hai configurato la scheda di rete/adattatore wireless, con DHCP?

luca82

rimesso l'1.14 e svuotata la cache.. uso explorer..
mi sto provando a collegare wireless, uso seven come s.o.
la scheda di rete ora è DHCP ma prima avevo provato a mettergli un indirizzo fisso.. in ogni caso non mi permette di connettermi..
inizio ad essere un pò confuso..

luca82

dunque... aggiornamento.. ho cambiato la scheda e ne ho messa una vodafone (modificando l'apn).. questa si connette..
sono connesso via wireless al modem ma non mi permette comunque di navigare..
c'è un'altra cosa che non mi è chiara.. ora ho collegato il modem al computer via cavo.. (e neanche cosi navigo) ma non si può fare questo vero? funziona solo wireless per la condivisione della rete internet?

Pondera

luca82
sono connesso via wireless al modem ma non mi permette comunque di navigare
[...]
ho collegato il modem al computer via cavo.. (e neanche cosi navigo)

Non si capisce: quale modem? Intendi il DWM-156?

luca82

Pondera
Non si capisce: quale modem? Intendi il DWM-156?

dunque.. ho connesso il computer al router DAP 1350 wireless..
ho inserito la sim vodafone senza pin nel modem DWM 156..
sono andato sulla pagina di configurazione e, nello stato, trovo che mi da la possibilità di cliccare connetti .. clicco connetti ed il modem prende le caratteristiche alla voce WAN:
IP Address: 10.158.6.21
Gateway Mask: 255.255.255.255
Default Gateway: 10.64.64.64
Primary DNS Server: 83.224.70.54
Secondary DNS Server: 83.224.70.77

il mio computer ha questa configurazione (DHCP)
Indirizzo IPv4: 192.168.0.100
Subnet Mask: 255.255.255.0
Gateway: 192.168.0.50

quindi dovrebbe essere connesso ad internet da quanto mi sembra di capire.. eppure se provo a navigare non me lo fa fare.. provo a fare anche il ping sul sito di google.. e nulla..

sto impazzendo..

Pondera

In Setup>Network Settings l'opzione Enable DNS Relay è abilitata?
C'è anche il campo Gateway vuoto?

luca82

in setup > network setting

router setting
router ip address: 192.168.0.50
subnet mask: 255.255.255.0
Device name: dlinkap
local domain name: (vuoto)
enable DNS relay: Spuntato

DHCP server setting
Enable DHCP server: spuntato
DHCP IP address range: 192.168.0.100 to 192.168.0.200
DHCP Lease Time: 1440

gateway non lo trovo..

Pondera

Il campo Gateway si trova in modalità AP.

Presumo che c'è qualcosa che non va con il gateway o con i DNS ecco perché risulta connesso ma non naviga...

luca82

mmmm.. non riesco a capire che intendi..

Pondera

Revisionato 1° & 2° messaggio.
Aggiunta sezione firmware OpenWrt.
